BGJ系列軸承加熱器主要性能參數表
| 規格與型號 |
BGJ-2.2-2 |
BGJ-3.5-3 |
BGJ-7.5-3 |
BGJ-20-3 |
BGJ-60-3 |
BGJ-75-3 |
| 功 率 |
2.2KVA |
3.5KVA |
7.5KVA |
20KVA |
60KVA |
75KVA |
| 工作電壓 |
220V |
380V |
380V |
380V |
380V |
380V |
| 額定電流 |
20A |
20A |
40A |
60A |
160A |
180A |
| 控制方法 |
0-99分 |
0-999秒 |
0-999秒 |
0-999秒 |
0-999秒 |
0-999秒 |
| 孔徑參考 |
φ30－
φ80 |
φ70－
φ120 |
φ100－
φ170 |
φ160－
φ230 |
φ230－
φ300 |
φ300－
φ900 |
| 工件寬度
極限 |
120mm |
170mm |
180mm |
220mm |
280mm |
350mm |
| 加熱溫度
極限 |
250℃ |
250℃ |
250℃ |
250℃ |
250℃ |
250℃ |
| 整機毛重
kg |
50 |
60 |
75 |
300 |
500 |
800 |
BGJ(4)感應加熱器
BGJ-4系列軸承加熱器主要性能參數表
| 規格與型號 |
BGJ-20-4 |
BGJ-60-4 |
BGJ-75-4 |
BGJ-120-4 |
| 功 率 |
20KVA |
60KVA |
75KVA |
120KVA |
| 額定電流 |
60A |
160A |
180A |
300A |
| 工作電壓 |
380V二相 |
380V二相 |
380V二相 |
380V二相 |
| 控制方法 |
時間0-999秒 |
時間0-999秒 |
時間0-999秒 |
時間0-999秒 |
| 溫度0-270℃ |
溫度0-270℃ |
溫度0-270℃ |
溫度0-270℃ |
| 工件寬度 |
300mm |
400mm |
520mm |
580mm |
| 孔徑參考 |
φ160－φ230 |
φ230－φ600 |
φ300－φ800 |
φ400－φ1000 |
前言
BGJ系列感應加熱器，主要廣泛應用于冶金、鐵路、油田、機械、電機等諸多企業制造，維修機械過程中需套裝的軸承、聯軸器、齒輪、襯套等環狀孔形零件感應加熱。
BGJ系列加熱器采用電磁感應原理，將被加工熱工件為線圈的次級，當通電后被加熱工件在感應電流作用下，由里及表產生熱膨脹，由此滿足過盈裝配的需要。
1、提高裝配質量，加熱均勻、精度高、能使工件表面硬度內在質量不變。
2、提高工作效率，加熱速度迅速，既能降低工人勞動強度，又提高裝配進度，達到文明生產。
3、結構合理、先進、操作簡便、安全可靠、無火警危險。
4、節約能源、降低成本、提高效益，與油加熱相比節油100%，和電熱爐相比節電60%。
5、BGJ系列感應加熱器在加熱停止后，自動將工作中殘磁退止3CS以下，符合ZJS-004標準，BGJ系列感應加熱器是文明生產、高效生產、安全生產的理想加熱裝置。
BGJ-2.2-2型軸承加熱器
簡介
BGJ系列2.2-2型加熱器控制聯機體聯在一組的輕便產品適用較小工件的熱套裝使用。具有體積小、重量輕、移動方便的優點。外殼采用絕緣材料制成，使用過程中安全可靠。
該加熱器采用時間控制，時間可在0-99分范圍內選用，可根據用戶工件大小，配備不同規格的軛鐵，使用時選取與工件孔徑相近規格尺寸軛鐵，這樣加熱工件熱效率最佳。
一、操作使用方法：
1、將加熱器插頭接通220 V交流，指示紅燈亮。
2、在軛鐵上穿入工件，平放于加熱器鐵芯端面上。（見圖一）
3、將時間撥盤撥到所需要的時間位置，按“啟動”按鈕，加熱開始。
4、時間到主回路斷開，
二、注意事項
1、使用軛鐵應注意輕放，嚴禁碰撞、重擊、暫時不使用時應妥為保管，放置箱內，發現表面銹蝕不平應及時重新磨平方可使用，以免增加噪音。
2、禁止鐵芯端面上無軛鐵，加熱工件時按“啟動”按鈕。
3、工件加熱一次不到滿足裝配需要，可延長加熱時間。
BGJ-3.5-3、BGJ-7.5-3型軸承加熱器
簡介
BGJ系列3.5-3 、BGJ7.5-3型軸承加熱器采用時間和溫度二種加熱控制方式。
時間控制為數顯式�？芍庇^了解工件加熱時間，時間誤差每分小于5%。
溫度控制主要用于首件監測使用。
該機裝有臺車，便于生產場地的流動使用。
該加熱器加熱時間可在0-99分范圍內選用。
加熱溫度可在0-399℃范圍內選調。
一、操作使用方法：
1、將加熱器電源線接到380V交流電源上。
2、撥動軛鐵升降手柄，抬高軛鐵后將工件套在軛鐵上或平放套在鐵芯豎柱里。見圖一、圖二，然后轉回原位落下即開始進行加熱。
3、確定控制方式，采用時間控制將溫度撥盤調至最大，傳感器探頭放置一旁不用，將時間撥盤撥至需加熱時間，按“加熱”按鈕即開始工作，采用溫度控制方式加熱工件時，將時間撥盤撥至最大，溫度設定至所需加熱溫度，按下“加熱”按鈕即開始工作。（將傳感器探頭吸附在工件端面上）。
4、時間到或溫度到，主回路斷開，完成退磁動作，撥動升降手柄，轉動軛鐵取下工件安裝。
二、注意事項：
1、接通電源時注意電壓電流是否相符，機器接地。
2、對較重工件平放在機器鐵芯豎柱時，應在臺面上加放石棉板，防止溫度過高，燒壞蓋板，損傷機件。
3、一般軸承加熱時溫度不超過120℃，如超出150℃時盡量采用時間控制方式，避免溫度過高損壞傳感器探頭。

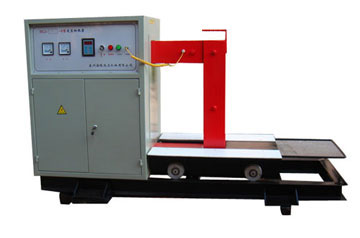

BGJ-20-3、BGJ-60-3、BGJ-75-3型軸承加熱器
簡介
BGJ型感應加熱器由主機和控制箱兩部分組成。本機由鐵芯繞組，鐵芯橫臂升降機構，活動芯柱組成（見圖一、圖二），控制方式設有時間和溫度雙重控制，采用全進口集成塊并數碼顯示，操作者能實現加熱時間和加熱溫度。
一、操作
1、按銘牌接通電源（二相380V交流電）。
2、控制箱輸出端接通主機輸入端。
3、啟動控制箱船型總開關，紅燈亮。
4、轉動手輪，提高軛鐵并轉過90℃，放置加熱工件。根據工件內孔選擇芯柱，放置工件內孔中，轉動軛鐵至原來位置，轉動手輪，使軛鐵與芯柱緊密接觸。該產品要放在地平處使用，壓緊程度以調至噪音最小為宜。
5、首次加熱工件時，將時間撥盤撥至所需加熱時間，將時間撥至最大，用測溫計測量工件溫度，達到溫度時，記下時間，以便下次使用。（測溫計另配）
6、加熱到時綠燈滅，紅燈亮，加熱完畢同時完成退磁動作，戴石棉手套取下工件安裝。
二、注意事項
1、通電時應檢查電源電壓是否與加熱器銘牌相符，接地是否良好。
2、加熱器軛鐵與鐵芯端面必須接觸良好，以免產生噪音或大電流超載燒壞線圈組和電器元件。
3、臺面板上應鋪一層石棉板，以防工件過熱烤焦臺面板。
4、對于特殊規格尺寸的工件，需上下顛倒二次加熱。 |
