1、 操縱手把 2、卸荷放油閥 3、起動踏板 4、剎車踏板
5、上抓勾手輪 6、減速機手輪 7、下抓鉤
二、 COT350型可傾式油桶搬運車的技術參數表
額定起重量kg |
COT-350 |
起升高度mm |
1600 |
空中翻轉度 |
＞180 |
長×寬×高mm |
1240×920×2110 |
自重kg |
250 |
三、 使用與維護
1、將夾緊器調整到與油桶上凸緣大致一般高后，關閉放油閥，旋轉上抓勾手輪，即可夾緊油桶，上下?lián)u動操縱手把起動踏板即可提升油桶。
2、翻轉油桶：重復操作（1）壓下下抓勾使之抓住油桶下凸緣，上下?lián)u動操縱手把，將油桶提升到所需位置，手搖減速機手輪，便可將油桶翻轉。
注意事項：未壓下下抓勾，并使之抓住油桶下緣時千萬不可翻轉油桶，以免發生危險。
3、踩下剎車踏板，可將車剎住。

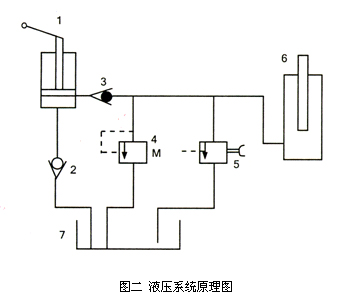

4、液壓系統原理如圖二所示，泵和柄往上提，使得油箱內的壓力油推開單向閥②進入小油泵，手柄往下壓，使得小油泵內的壓力油推開單向閥③壓入大油缸⑥推動柱塞桿上升頂起重物，手柄上下不停地動作，貨叉即不斷上升，當手柄停止動作，貨叉即停在某一位置，慢慢左旋擰松卸荷閥⑤油缸中的壓力油流回油箱⑦使貨物下降。 5、應在堅硬、平整的路面上使用，防止和鋼板、角料、鐵屑及其它損害車分界線的物體相碰；在貨物起升過程中，附近不準站人，維修和調整時應將貨物放下，在搬運行走時，應盡量降低貨叉高度行走。
6、油箱應按規定加足濾好的10號機械油，高寒地區冬天溫度低于-15度，則采用N32號低凝液壓油，另由各廠家根據本地區氣候特點，自行調換各轉動關節及軸承的潤滑脂。
四、故障與排除
故障原因 排除方法
起重量達不到 液壓油內有雜質，使單向閥關不住。 換上純凈的液壓油
起升速度慢或爬行 液壓系統嚴重滲漏，密封圈老化或損壞，液壓系統內有空氣。 堅固放油閥，更換密封圈，排除空氣。
空載時貨叉不能下降 門架變形，油缸密封圈擰得太緊，使得活塞桿阻力過大。 校正門架或調節R軸的可調螺釘，調整油缸上口螺母 |
